Репозиторий семантических связей. Стереотипы совместимости

Обеспечивает создание и хранение различных типов семантических связей (стереотипов совместимостей), например, аналогов. Семантические связи применяются для установления совместимости по определенным заранее правилам, между различными объектами.

Создание и просмотр стереотипа совместимости возможен с использованием Репозитория семантических связей, находящегося в представлении Конфигурация данных, либо в графической форме, которая доступна из раздела Совместимости карточки справочной группы, а также в самом репозитории через кнопку Диаграмма связей совместимости и в контекстного меню.

По сочетанию клавиш <Ctrl>+<G> можно узнать уникальный идентификатор (GUID) семантической связи. Он будет показан в отдельном всплывающем окне в правом углу рабочего стола.

Добавление нового стереотипа совместимости в Репозитории семантических связей

Для создания нового стереотипа совместимости в Репозитории семантических связей необходимо:

в представлении Конфигурация данных перейти в раздел Репозиторий семантических данных;

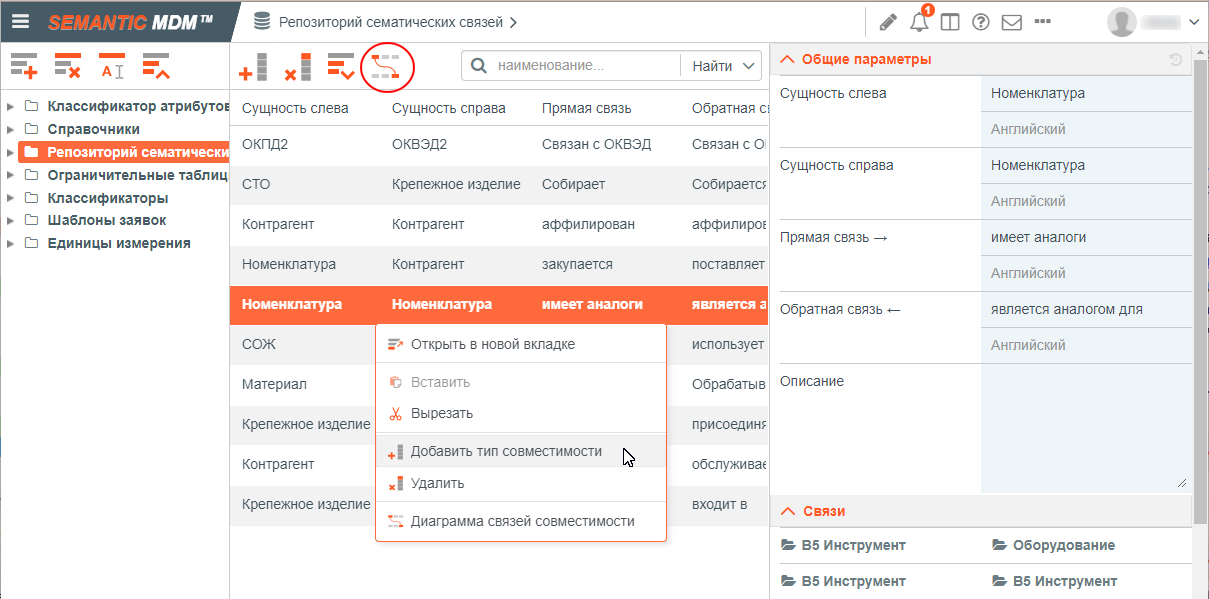

на сетке данных выбрать из контекстного меню команду Добавить тип совместимости или нажать кнопку Добавить над таблицей;
в карточке созданной связи заполнить:
Сущность слева - общее наименование первого связываемого объекта (группы, позиции);
Сущность справа - общее наименование второго участника семантической связи (группы, позиции);
Прямая связь - наименование семантической связи в направлении слева - направо (от первого объекта ко второму). применяется для расширенного поиска;
Обратная связь - наименование семантической связи в направлении справа - налево (от второго объекта к первому). применяется для расширенного поиска.;
Описание - текстовый комментарий к семантической связи, поясняющий её назначение и / или условия использования.

В подразделе Связи в карточке совместимости будут отображаться те группы и позиции, для которых подобная связь была установлена в справочниках.

Для создания нового стереотипа совместимости с использованием графического редактора необходимо:

При создании из Репозитория семантических связей:
нажать кнопку Диаграмма связей совместимости;
выбрать команду Диаграмма связей совместимости из контекстного меню на сетке данных;
При создании из карточки группы:
нажать кнопку Диаграмма связей совместимости в разделе Совместимости;

Вызов диаграммы связей совместимости из карточки справочной группы

В открывшемся окне Связи совместимости пользователь может просматривать, редактировать и создавать новые стереотипы совместимости.

Если при создании новой совместимости Система обнаружит, что такие сущности уже есть, то она предложит подтвердить их слияние. При этом новая связь будет "дописана" к имеющейся сущности. Если слева и справа будет указана одна и та же сущность, то совместимость будет установлена внутри одной сущности - при этом стрелка будет соединять названия прямой и обратной связи.

Подтверждение слияния сущностей

Если пользователь не подтвердит слияния сущностей, то новая совместимость, как и связь создана не будет.

В случае изменения наименования сущности Система проверяет наличие других сущностей с идентичным наименованием. Если такие сущности есть, то будет затребовано подтверждение объединения сущностей со следующим сообщением: "Сущность с таким именем уже существует. Объединить связи?". Если пользователь подтвердит объединение, то будет выполнено объединение, путем удаления текущей сущности и переноса связей на существующую.

Удаление связи выполняется командой контекстного меню Удалить связь. Если для данной сущности связь была единственной, то вместе со связью будет удалена и сама сущность.

Команда контекстного меню Удалить сущность выполняет удаление сущности и всех её связей.
